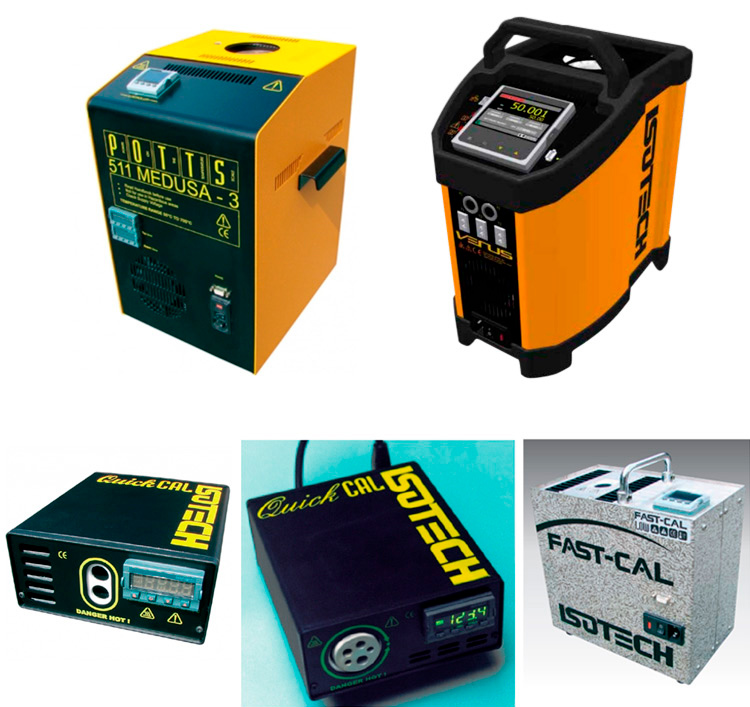

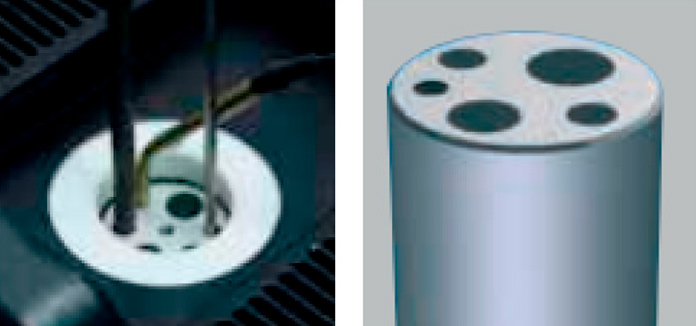

Un Bloque Seco (también llamado pozo seco) consiste en un dispositivo que genera una temperatura controlada en un recinto donde se coloca un cilindro ecualizador conocido como inserto. Este Inserto posee a su vez orificios para la inserción de los termómetros a calibrar.
Como toda herramienta de medición, éste requiere una confirmación de sus cualidades metrológicas. Al poseer una indicación es importante conocer la corrección e incertidumbre asociada a la lectura. Pero además es necesario conocer características propias de los medios de temperatura: su comportamiento espacial y temporal.
Calibración de un bloque seco

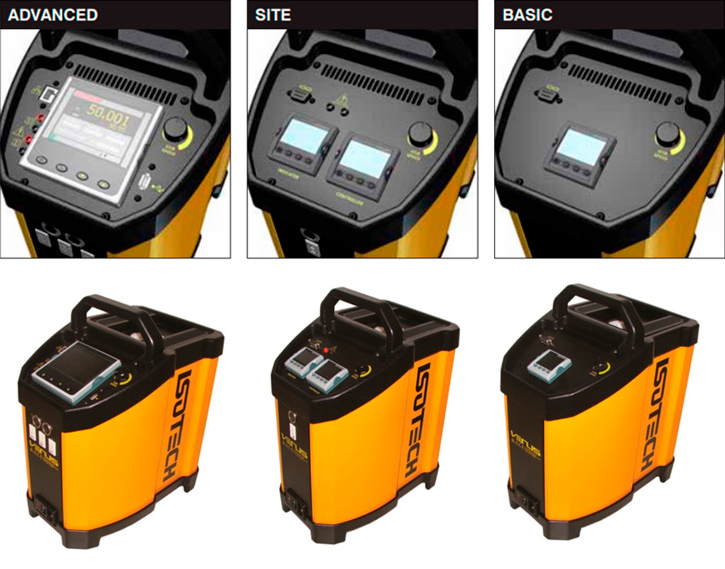

Un Bloque Seco posee un módulo de seteo y control de temperatura. Tal es el caso de la opción BASIC de la imagen. El controlador del bloque seco trabaja mediante un sensor interno del aparato próximo al inserto. Este control compara la temperatura de seteo con la medida y emite la orden al mecanismo de ataque para bajar o subir la temperatura. Como toda indicación está sujeta a cualidades metrológicas que deberán ser confirmadas a través de una calibración.
Algunos bloques poseen además una indicación adicional, ésta se utiliza con una sonda de temperatura externa al bloque. El objetivo es colocar esta sonda dentro del inserto para conocer más en detalle la temperatura desarrollada dentro del mismo.
La indicación adicional con sonda trabaja de manera independiente al control por lo que sus características metrológicas son propias. Esto se ve en los modelos SITE y ADVANCE por ejemplo. Podemos notar que en el frente del bloque seco ambos poseen conectores para estas sondas externas. En la opción SITE el indicador adicional es un módulo diferente, mientras que en la opción ADVANCED forma parte del mismo módulo sin embargo ofrecerá dos medidas, la de control y la del sensor externo.
Caracterización de un bloque seco:

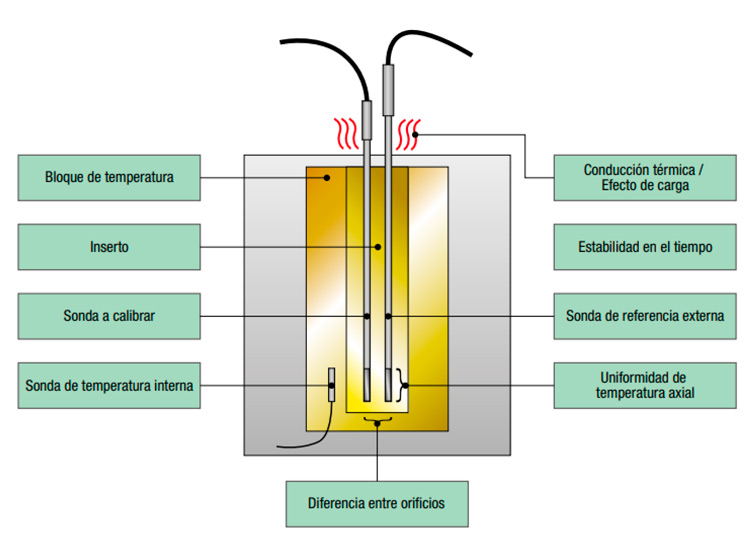

Como adelantamos anteriormente, no basta con conocer las características metrológicas del indicador, también necesitamos conocer el comportamiento espacial y temporal del bloque. Para esto se realizan los siguientes ensayos:
- Axialidad
- Uniformidad
- Estabilidad
Estos tres ensayos nos permiten cuantificar las cualidades del bloque seco como medio. Todo resultado de medida que realicemos con estos estará determinado por estas cualidades.
Axialidad:

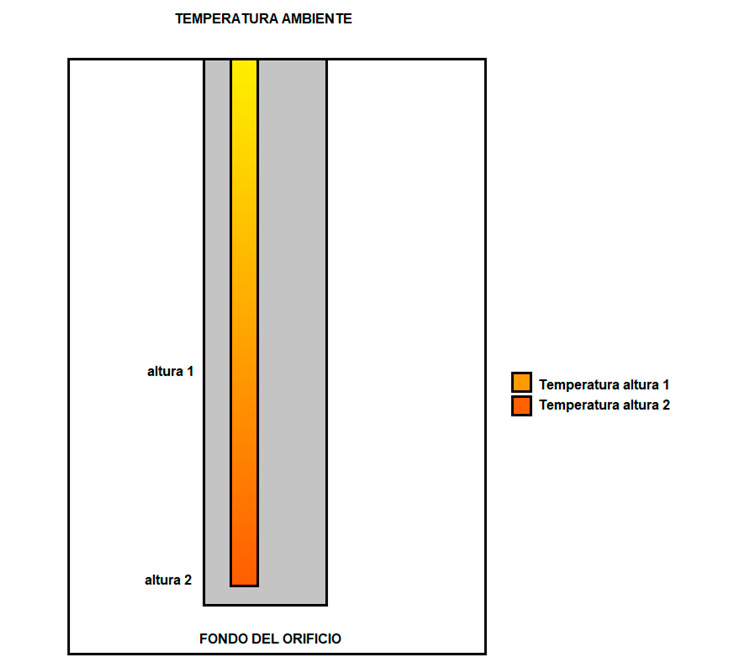

Cada orificio de cada inserto se desarrolla a lo largo del mismo. Este orificio tiene fondo y es ahí donde esperamos medir. A medida que nos alejamos del fondo la temperatura varía, en parte por la influencia de la temperatura ambiente. Esta variación de la temperatura en el eje del orificio se analiza en función de la altura y se conoce como ensayo de uniformidad axial, más conocido como axialidad.
Uniformidad:

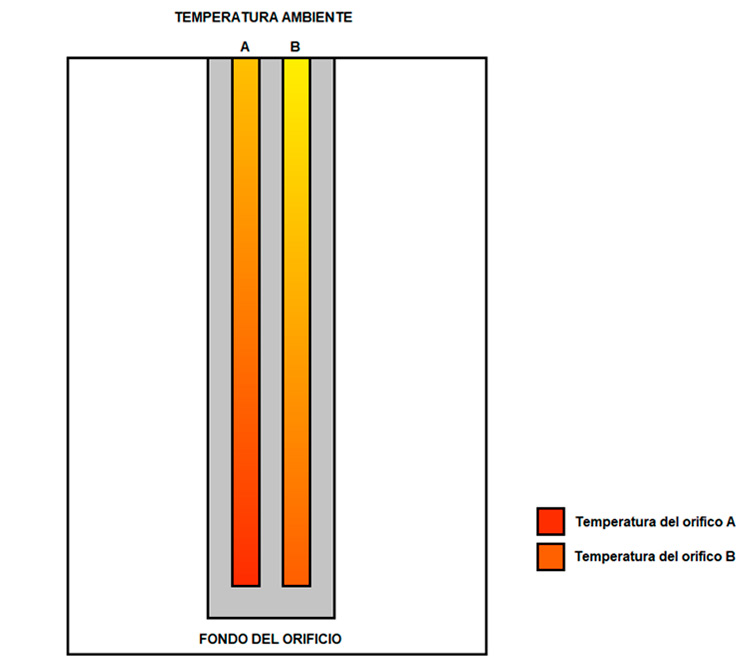

También existe una diferencia entre los diferentes orificios del inserto. La cual llamaremos simplemente uniformidad.
Estabilidad:

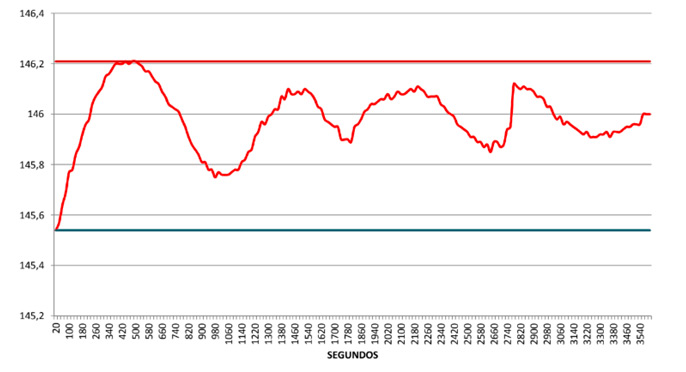

El sistema de control opera comparando una medición contra un valor seteado. Al detectar diferencia activa un mecanismo para minimizar esa diferencia. Existen pérdidas que atentan contra el equilibrio por lo que el sistema de control “lucha” constantemente para mantener ese equilibrio. En esa “lucha” existen tiempos y variabilidades propias del método. Todo esto lleva a que el resultado final no es constante, sino que tiene una pequeña variación en el tiempo.
Esta variación puede determinarse observando el comportamiento durante el tiempo de equilibrio.
